张家口直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。

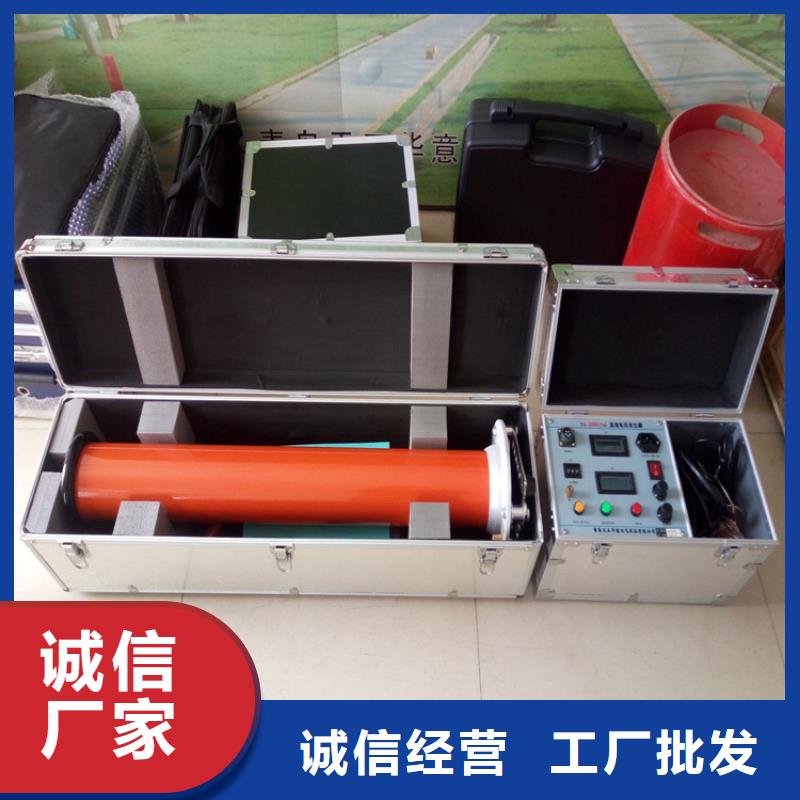

张家口直流高压发生器直流高压发生器技术说明书青岛天正华意电气设备有限公司1 简介TH-ZGF5kV/30mA直流高压发生器由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，并含有0.5U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。仪器具有高精度、高稳定、便携式、功能全的特点。各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。注：“/”前方框处的数字表示仪器的 输出工作电压，单位是kV，“/”后方框处的数字表示在 输出电压时仪器可输出的 电流，单位是mA。2 原理方框图图13 主要技术性能工作电源：电压 220V±22V频 率： 50Hz或60Hz；显示精度：±1％；纹波系数：≤1％；工作方式：间断使用，每次不超过30min；环境温度：0℃—40℃；相对湿度：≤85％，无凝露。

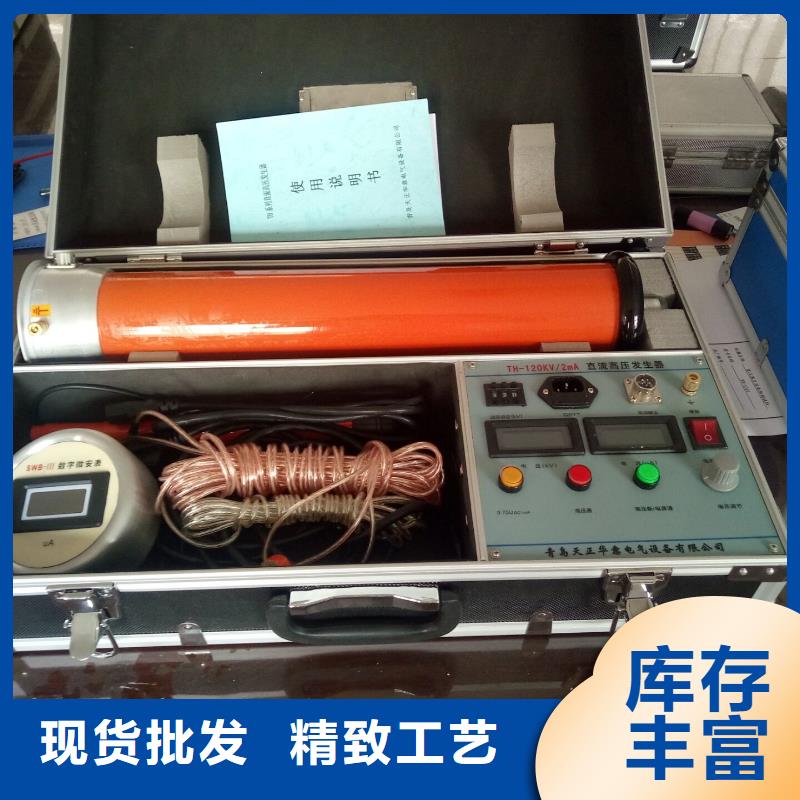

<张家口>天正华意电气设备有限公司 张家口直高发良心厂家

张家口直流高压发生器 警告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书（图4）所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用放电棒放电，直接接上地线放电。直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。

<张家口>天正华意电气设备有限公司 张家口直高发良心厂家

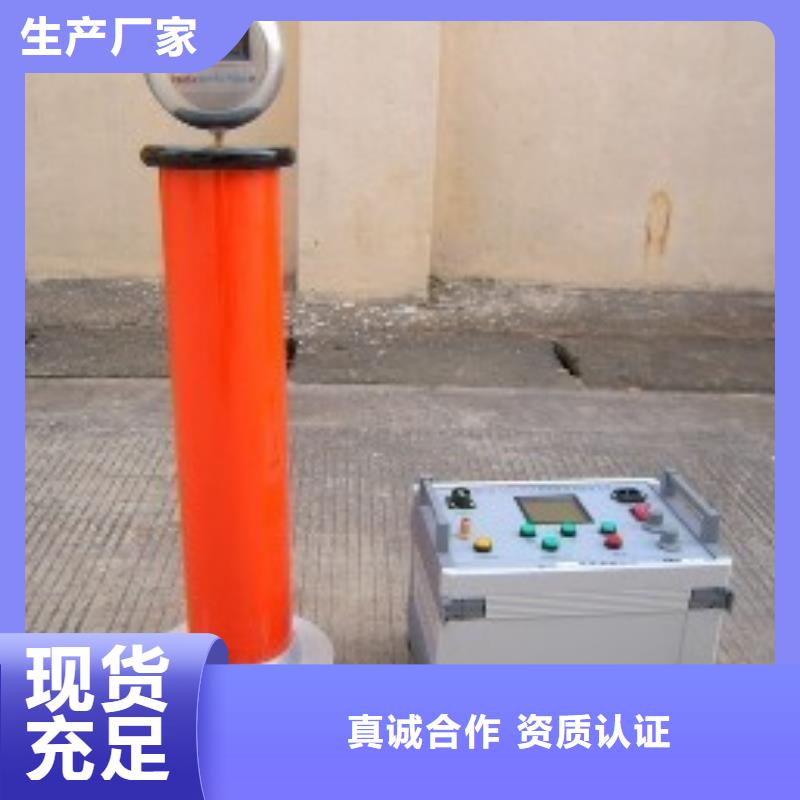

张家口直高发良心厂家 <张家口>天正华意电气设备有限公司

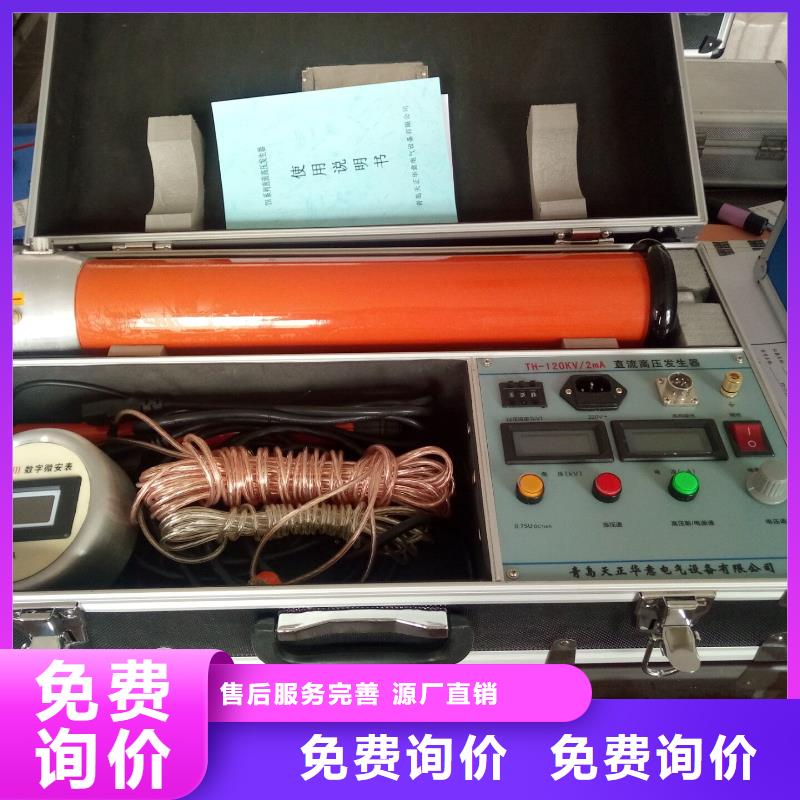

张家口直流高压发生器 故障检查与处理现 象原 因处 理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 2节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆 1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻 1根9 微安表 1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。

张家口直流高压发生器TH-GP2直流高压一体化发生器性能特点:TH-GP2直流高压一体化发生器满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电缆、电容器、电机、瓷瓶等的耐压试验。整机采用高精度、高稳定度的电子元器件和高频高压技术，使其整机结构极其简单，操作方便，度高。其重量仅有20公斤。替代了数十公斤重的试验变压器和操作箱，现场接线极其简单。充分体现高科技在高压设备中的应用。是目前国内同类型一体化高压发生器中重量轻、操作为简便的便携式冲击高压设备。具有过流、过压自动保护功能。升降压仅用一个旋钮即能完成，外接线只有高压线、地线、220V电源线，并且具有自动内放电功能。、轻便，便携，特别适合野外移动使用场合。是电缆故障寻测为理想的冲击高压设备。适用范围：适用于各种高低压电力电缆、控制电缆、信号电缆、通信电缆的粗测和定点，包括各种高阻故障、闪络性故障、低阻接地故障，对潮气侵入型和电缆接头内封闭型等复杂的疑难故障定位非常有效。

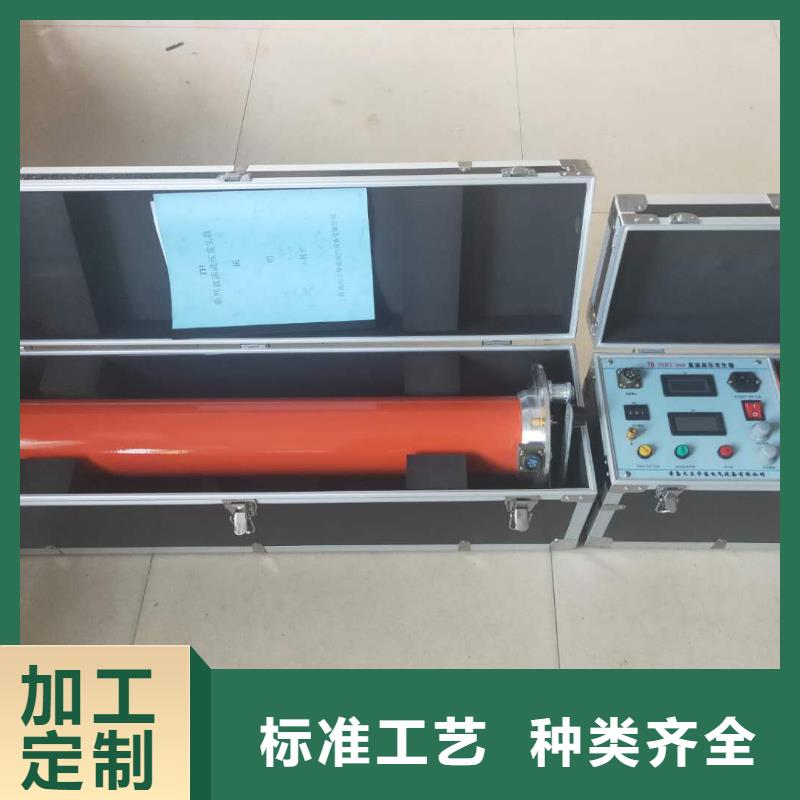

<张家口>天正华意电气设备有限公司

张家口直流高压发生器 一体化高压电源使用说明书青岛天正华意电气设备有限公司目 录一体化电源一、概述二、主要特点三、技术参数四、仪器操作面板及界面说明 5五、操作方法的简介 5六、使用与维护 6七、配置清单 7尊敬的顾客:在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?要求请阅读下列注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。①：使用时一定要将仪器可靠接地，高压输出线不要与地面接触；②：只有合格的技术人员才可执行维修，防止触电造成人身伤害；③：正确地连接和断开。当测试导线与带电端子连接时，一定不要连接或断开测试导线。做完试验后一定要放电，中途暂停时也要放电，以免意外碰到；④：避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。⑤：请注意严禁在高瓦斯、高浓度易燃气体环境中测试。由此发生的事故与设备生产商无关!一、概述TH-32KV一体化电源采用一体化设计，内置高压电容及可调间隙球，体积小，重量轻，接线简单，方便运输及随身作业。

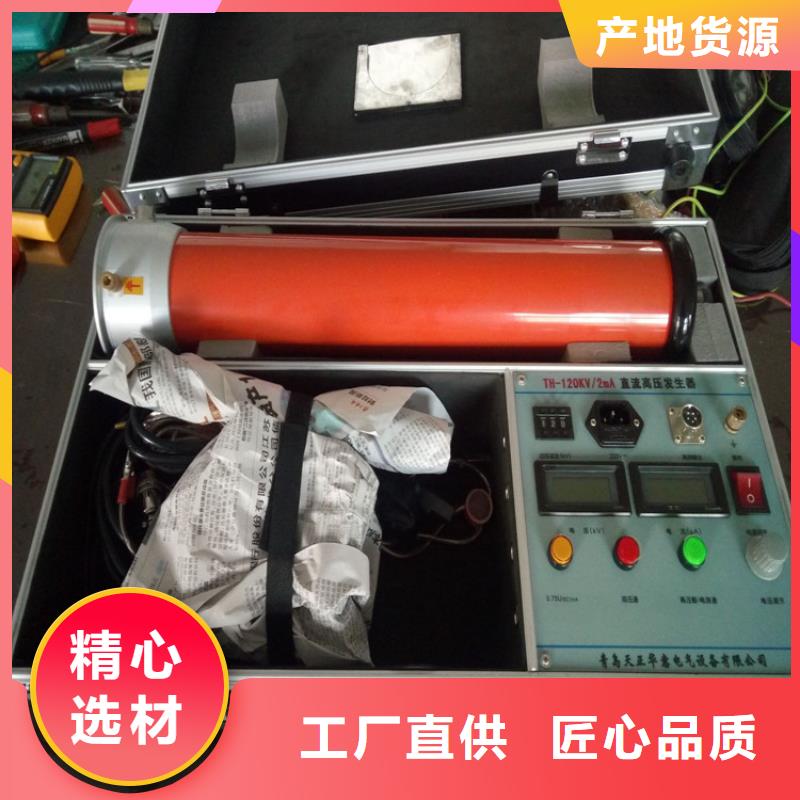

<张家口>天正华意电气设备有限公司 张家口直高发良心厂家

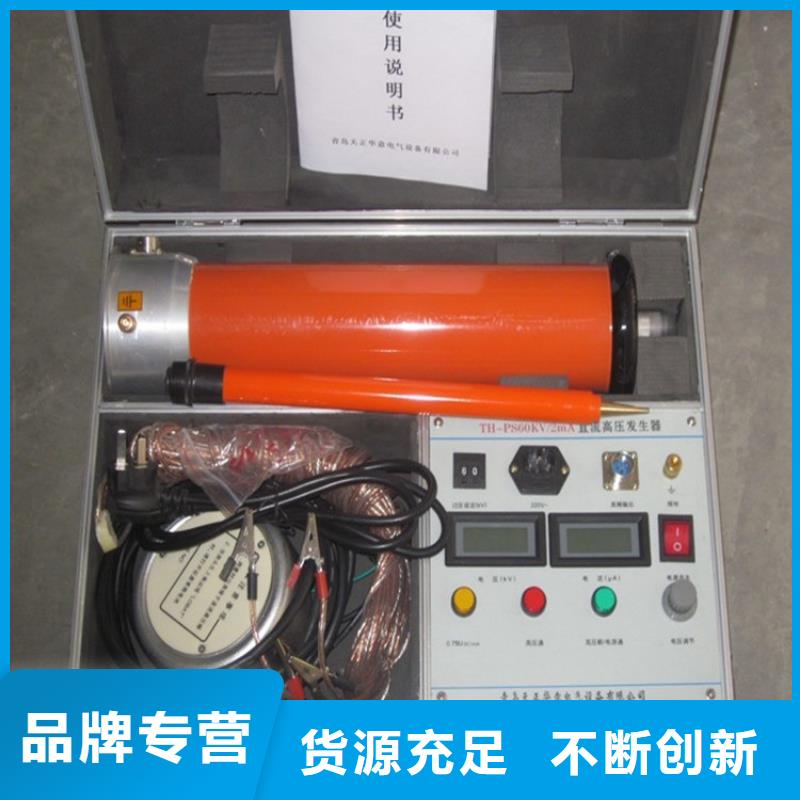

张家口直高发良心厂家 <张家口>天正华意电气设备有限公司

张家口直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

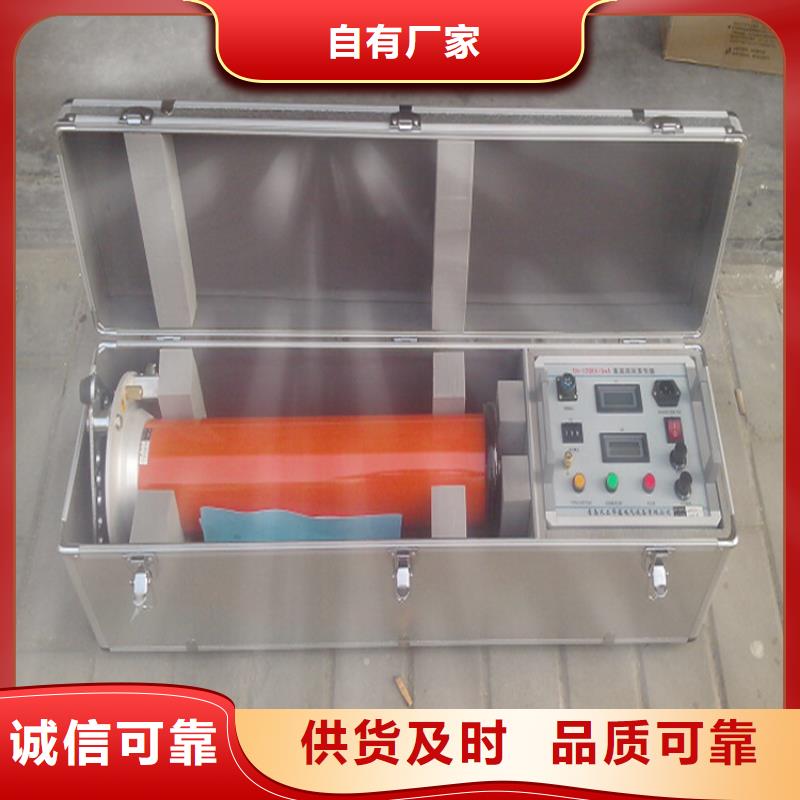

张家口直流高压发生器直流高压发生器技术说明书青岛天正华意电气设备有限公司1 简介TH-ZGF5kV/30mA直流高压发生器由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，并含有0.5U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。仪器具有高精度、高稳定、便携式、功能全的特点。各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。注：“/”前方框处的数字表示仪器的 输出工作电压，单位是kV，“/”后方框处的数字表示在 输出电压时仪器可输出的 电流，单位是mA。2 原理方框图图13 主要技术性能工作电源：电压 220V±22V频 率： 50Hz或60Hz；显示精度：±1％；纹波系数：≤1％；工作方式：间断使用，每次不超过30min；环境温度：0℃—40℃；相对湿度：≤85％，无凝露。

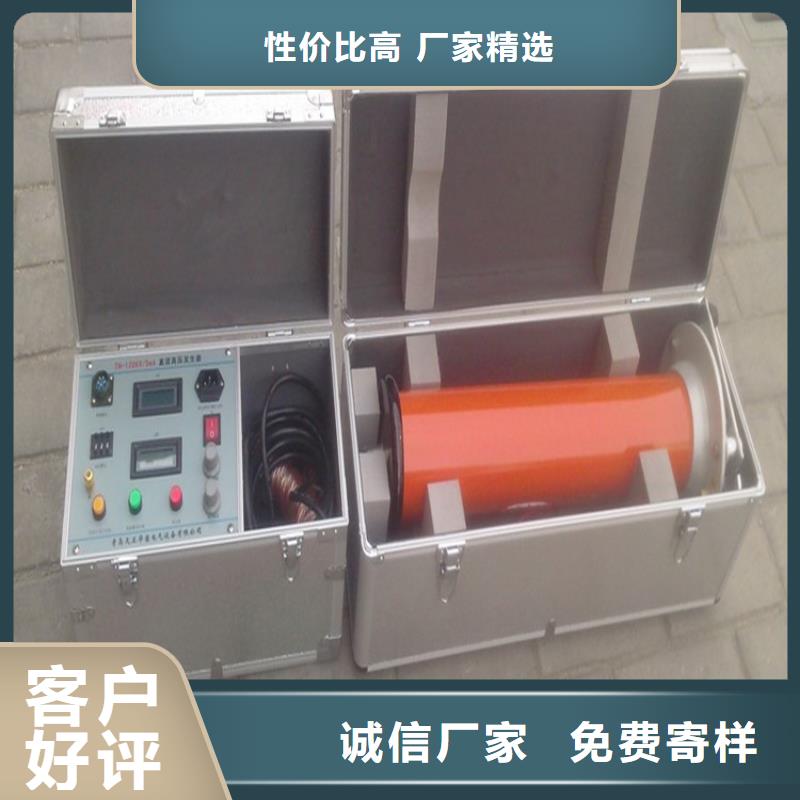

<张家口>天正华意电气设备有限公司 张家口直高发良心厂家 <张家口>天正华意电气设备有限公司

张家口直流高压发生器TH-GP2直流高压一体化发生器性能特点:TH-GP2直流高压一体化发生器满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电缆、电容器、电机、瓷瓶等的耐压试验。整机采用高精度、高稳定度的电子元器件和高频高压技术，使其整机结构极其简单，操作方便，度高。其重量仅有20公斤。替代了数十公斤重的试验变压器和操作箱，现场接线极其简单。充分体现高科技在高压设备中的应用。是目前国内同类型一体化高压发生器中重量轻、操作为简便的便携式冲击高压设备。具有过流、过压自动保护功能。升降压仅用一个旋钮即能完成，外接线只有高压线、地线、220V电源线，并且具有自动内放电功能。、轻便，便携，特别适合野外移动使用场合。是电缆故障寻测为理想的冲击高压设备。适用范围：适用于各种高低压电力电缆、控制电缆、信号电缆、通信电缆的粗测和定点，包括各种高阻故障、闪络性故障、低阻接地故障，对潮气侵入型和电缆接头内封闭型等复杂的疑难故障定位非常有效。

张家口直流高压发生器按一下复位钮，保护灯灭，测试仪进入测量待机状态；5、测试：按下测量钮约2秒钟后松开，测试仪便自动完成各种参数的测量，并将测量结果分别记忆在两块表头上，待放电灯亮后更换试品。再按一下测量钮，即可进行下一次测量。五、误差调整如果仪器使用一段时间后，发现有误差，则须进行调整。即：接好试品，取一块标准高阻电压表并接在高压端与地（外壳）间，按下测量钮不放，看仪器示值与标准表示值是否相等。如不相等，则须调整仪器表头背面的基准电位器，直到两值相等为止。如下图所示：六、注意事项1、除严格执行本操作规程外，还必须严格执行常规高电压操作规程；2、放电灯亮前，表示有高压输出，严禁人为触及高压电极或更换试品；3、非专业人员，不得擅自打开外壳检修；4、在测量过程中，如果保护灯亮，表示试品短路或开路，或U1mA＞量程，或试品接线接触不良，此时，高压已自动关闭，待放电灯亮后，按一下复位钮，将恢复到测量状态。七、售后服务本产品保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

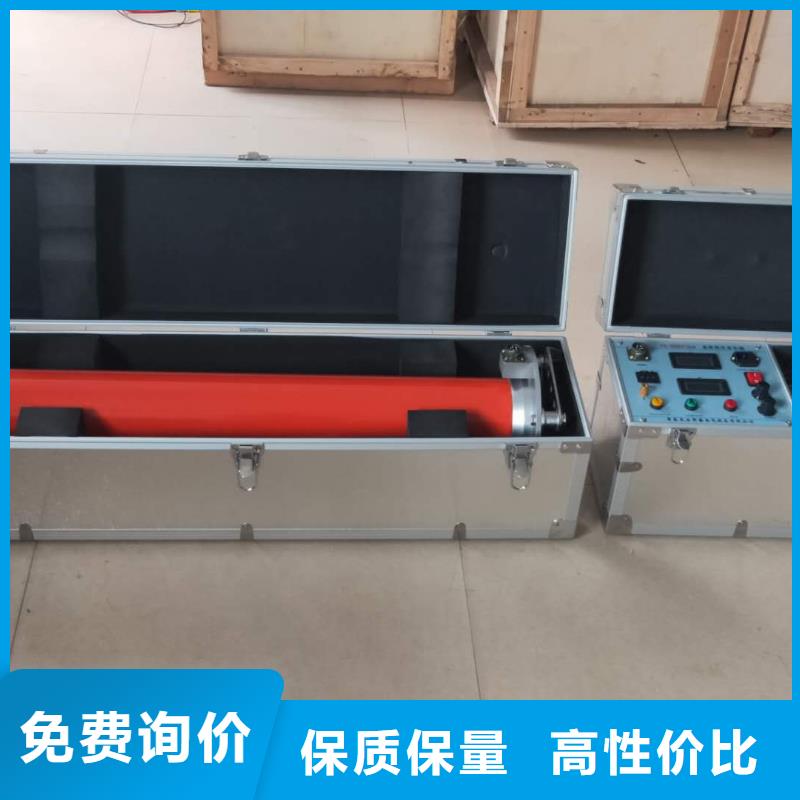

<张家口>天正华意电气设备有限公司 张家口直高发良心厂家

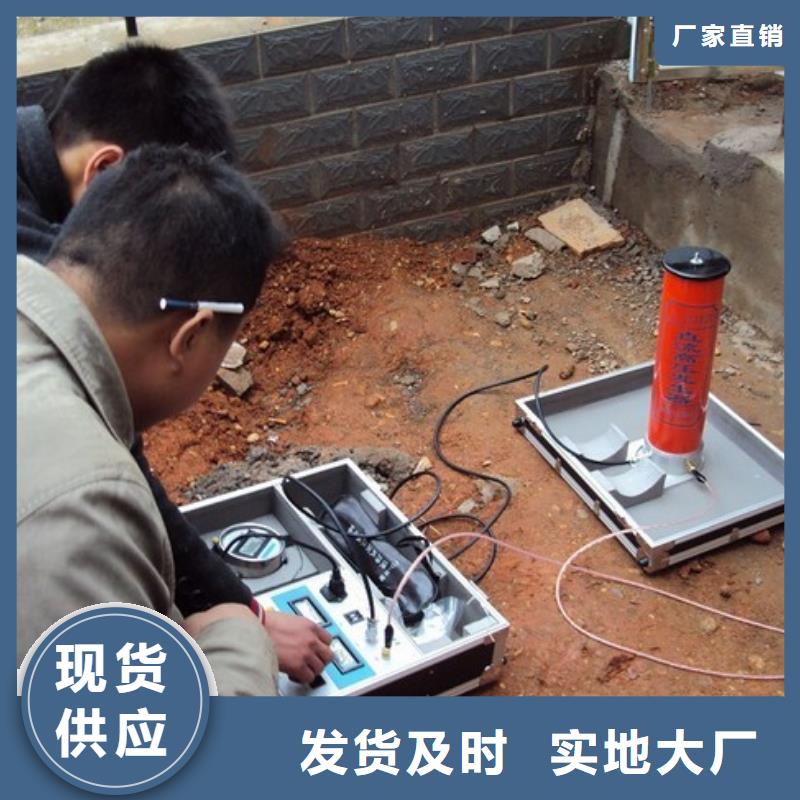

张家口直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。

<张家口>天正华意电气设备有限公司 张家口直高发良心厂家
<张家口>天正华意电气设备有限公司

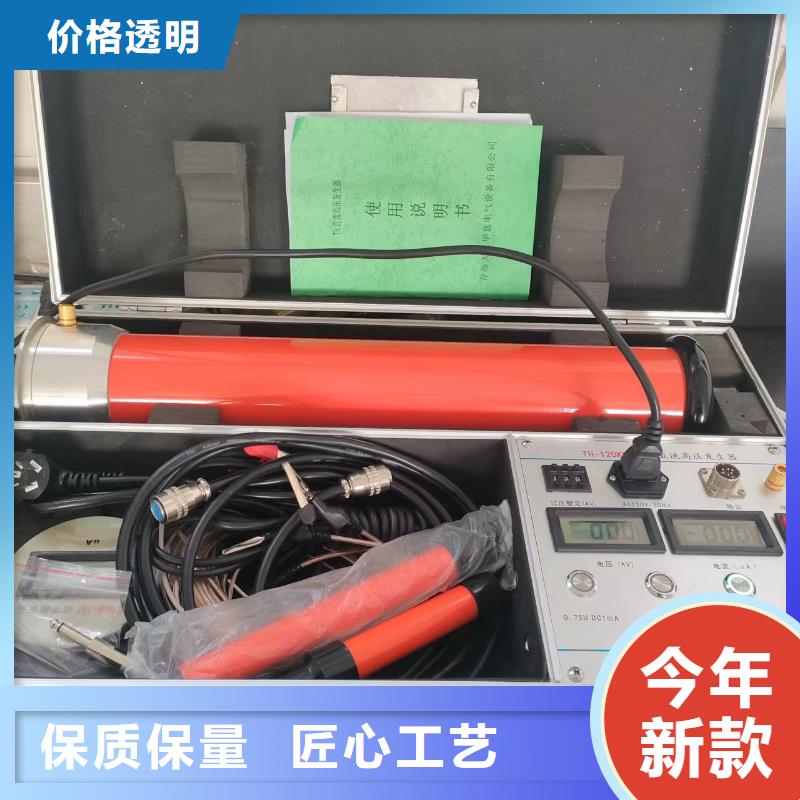

张家口直流高压发生器系列智能全自动直流高压发生器是我公司根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第二代便携式直流高压试验器的基础上研制开发的一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。本机采用全中文菜单显示，触摸屏按键操作，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，可靠，智能化程度高，功能完备，数据稳定可靠。二、工作原理框图三、主要技术参数特点1．技术特点：采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。对PWM不准确线性度进行了调整，精度得到了大幅度提高。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。触摸屏直观操作，人机界面清晰准确。高精度AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。

张家口直高发良心厂家

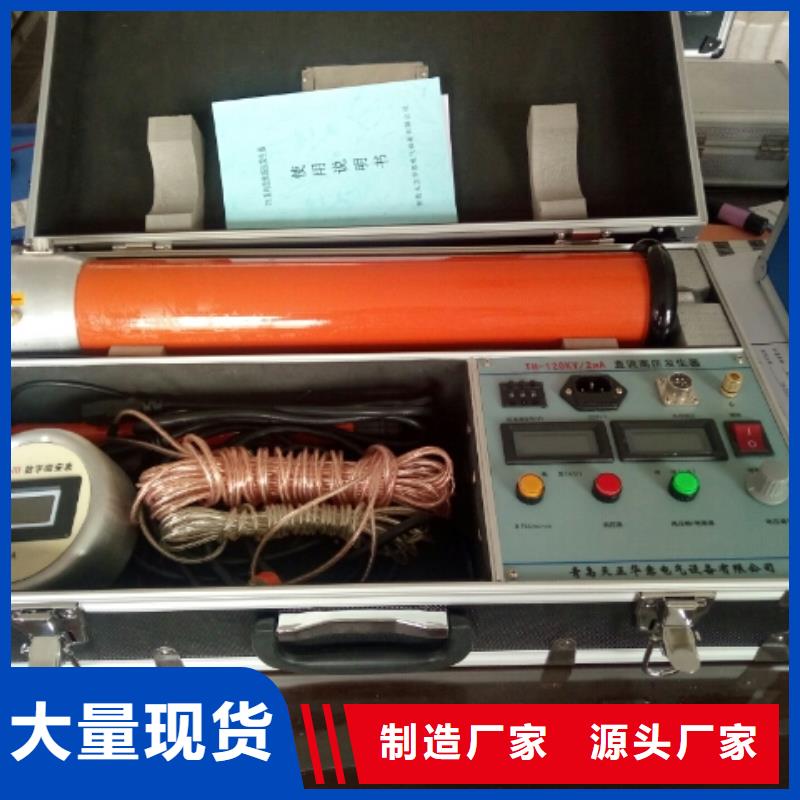

张家口直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。

<张家口>天正华意电气设备有限公司 张家口直高发良心厂家

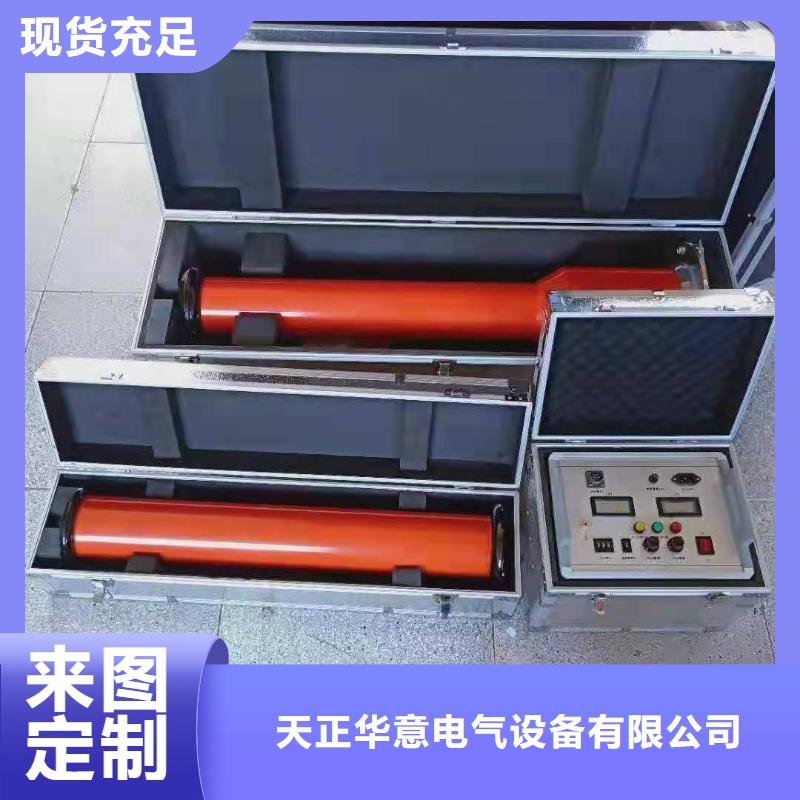

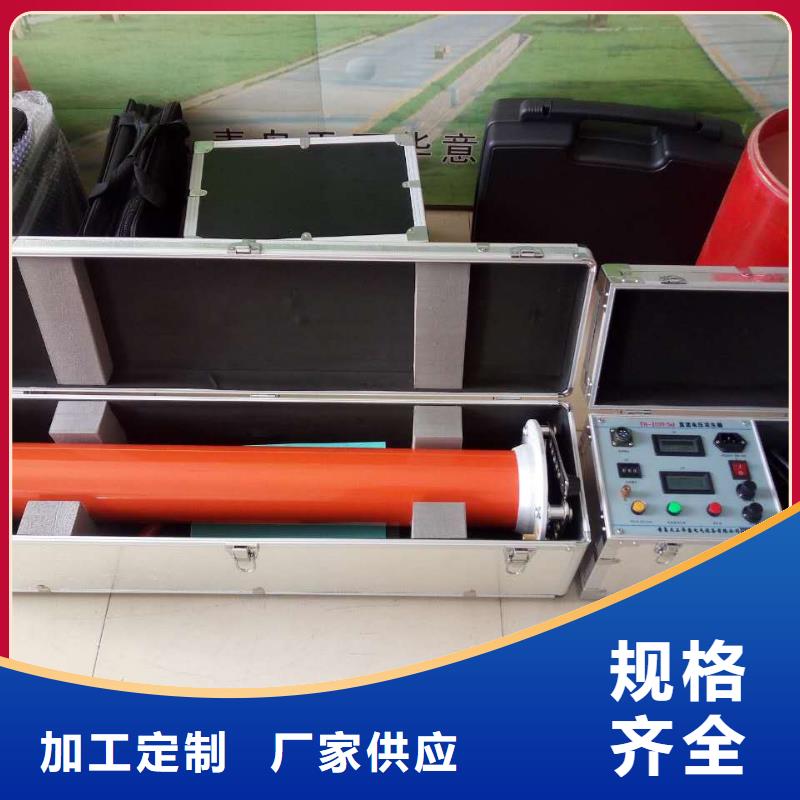

张家口直流高压发生器系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤3％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 200/2 200/3 200/5 250/3 300/2 300/5额定电压(kV) 200 200 200 250 300 300额定电流(mA) 2 3 5 3 2 5额定功率(W) 400 600 1000 750 600 1500机箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍压重量(kg) 7.9 7.9 8.3 9 11 11.5倍压高度(mm) 970 970 970 1030 1250 1250电压测量精度 数显表 ±(1.5％读数±2个字)电流测量精度 数显表 ±(1.5％读数±2个字)波纹系数 ≤3％电压稳定度 随机波动，电源电压变化±10％时≤1％过载能力 空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式 间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力 被试品电容量无限制可用1.5倍的额定电流充电结构特点 环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点 高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.
